I en värld av stansning och formning är stansen en av de mest kritiska men ofta förbisedda komponenterna. Som den del som direkt kommer i kontakt med materialet för att separera eller plastiskt deformera detstandard formstanss prestanda avgör direkt produktkvalitet, produktionseffektivitet och verktygskostnader. Oavsett om du kör en höghastighetsstämpellinje eller en precisionsformningsoperation, är det viktigt att förstå de praktiska aspekterna av standardstansar – från materialval till underhållsdisciplin – för att optimera din produktionsprocess.
En standardformstans, även känd som en stansstift, stämplingsstans, eller helt enkelt en stans, är en metallkomponent installerad i en stansform som utför kontinuerliga stansnings-, stansnings- eller formningsoperationer. Den fungerar tillsammans med en form för att separera eller forma arbetsstyckets material till önskad produkt eller halvfabrikat.
Standardstansar finns i olika konfigurationer för att passa olika applikationer. Vanliga typer inkluderar standardstansar av T-typ, standardstansar av B-typ, guidade stansar, understansstansar och formningsstansar. Det som gör en stans "standard" är att dess dimensioner och specifikationer överensstämmer med etablerade internationella standarder som ISO, DIN, JIS, HASCO, DME eller MISUMI, vilket säkerställer utbytbarhet och förutsägbar prestanda.
Valet av stansmaterial påverkar direkt verktygets livslängd, slitstyrka och kostnad. Här är de mest använda materialen:
| Material | Nyckelegenskaper | Typisk tillämpning |
|---|---|---|
| Legerat verktygsstål | Bra slitstyrka, kostnadseffektiv | Allmän stämpling, material med låg till medelstyrka |
| Höghastighetsstål | Hög hårdhet, värmebeständighet, idealisk för höghastighetsstämpling | Höghastighetsproduktion, tunnare material |
| Volframkarbid | Extremt hög hårdhet, utmärkt slitstyrka | Högvolymproduktion, abrasiva material, tunga stötbelastningar |
| Pulvermetallurgiska stål | Enhetlig struktur, överlägsen seghet och slitstyrka | Krävande applikationer, långtidsproduktion |
För att förlänga stansens livslängd tillämpas ofta ytbehandlingar:

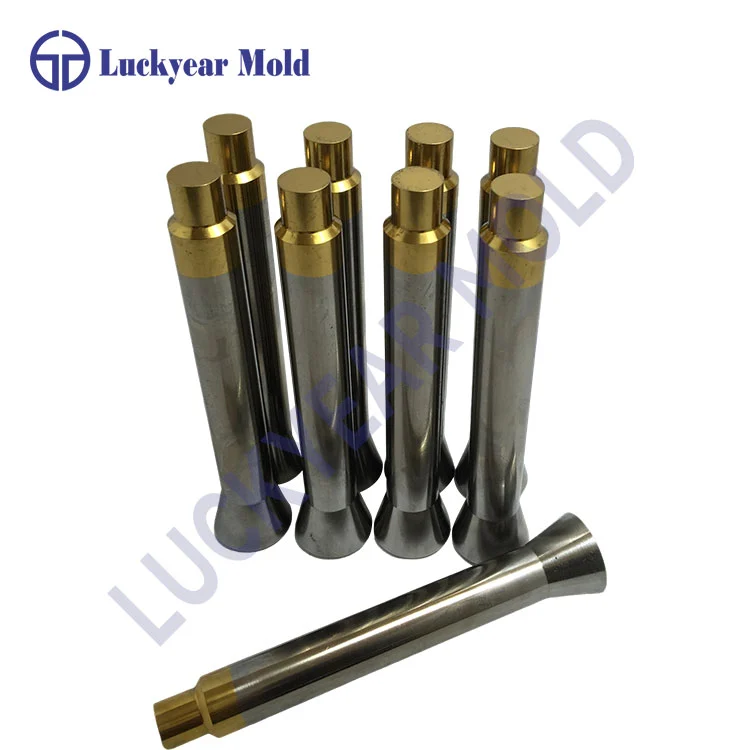

TiN – Guldfärgad, ger utmärkt slitstyrkaStandardstansar tillverkas med snäva toleranser. En standardstans av kvalitet uppnår vanligtvis:
Diametertolerans: ±0,001 mm till ±0,002 mm
Koncentricitet: Inom 0,002 mm
Rundhet: Inom 0,003 mm
Ytjämnhet: Ra 0,04 till Ra 0,4
Urvalet bör baseras på de specifika kraven i din ansökan. Tänk på dessa faktorer:
Stansmaterialet måste matcha arbetsstyckets material. För mjuka material som aluminium eller mjukt stål kan legerat verktygsstål räcka. För rostfritt stål eller höghållfasta legeringar rekommenderas snabbstål eller hårdmetall.
Standardstansar bör överensstämma med erkända standarder för utbytbarhet:
ISO 8020 – Internationell standard för stansarVar uppmärksam på arbetssektionens diameter, installationssektionens dimensioner och total längd. Dessa måste matcha din formsats specifikationer.
Passformen mellan stansen och formen är en avgörande faktor för stämplingskvaliteten. Rätt spelrum säkerställer ren klippning, minimerar gradbildning och förlänger verktygets livslängd.
| Spel | Effekt |
|---|---|
| För stor | Kraftiga grader, grova klippta kanter, materialförvrängning |
| För liten | För stort verktygsslitage, ökat tonnage, risk för stansbrott |
| Optimal | Ren klippning, minimala grader, balanserad livslängd |
I allmänhet bör stansens diameter vara något mindre än munstycksöppningen för att tillåta korrekt spelrum. För att uppnå och bibehålla denna passform krävs precisionstillverkning och regelbunden övervakning.
Korrekt installation säkerställer att stansen fungerar som den är designad:
Verifiera inriktningen: Se till att stansen och formen är koncentriska för att undvika sidobelastning.
Kontrollera retention: Använd rätt hållare och se till att stansen är ordentligt fastsatt.
Bekräfta spel: Verifiera att spelet för stans-till-matris ligger inom det angivna intervallet.
Kontrollera smörjningen: Applicera lämpligt smörjmedel för att minska friktion och värmeuppbyggnad.
Stämplar misslyckas främst genom två mekanismer: slitage och fraktur.
| Felläge | Tecken | Förebyggande |
|---|---|---|
| Slitage / kantavrundning | Ökade grader, minskad klippning, stigande tonnage | Regelbunden inspektion, snabb omslipning |
| Fraktur/brott | Plötsligt fel, synliga sprickor | Undvik överbelastning, håll rätt utrymme, använd rätt material |
| Deformation/böjning | Permanent distorsion | Minska tonnaget; säkerställa korrekt materialhårdhet |
Ett av de vanligaste misstagen vid stansunderhåll är att vänta tills delar visar synliga grader innan man vidtar åtgärder. När grader är synliga har stanskanten redan utvecklat en betydande radie och skadorna har ackumulerats i timmar.
Tänk på det här verkliga scenariot: Om du tar bort en stans för omslipning med minimalt slitage är borttagningen liten. Men om du väntar tills grader tvingar dig att agera kan slitaget ha blivit mycket mer betydande. Rengöring av den kanten förbrukar mycket längre verktygslivslängd i en enda reaktiv cykel än vad som skulle ha gått förlorat genom proaktivt underhåll.
| Frekvens | Uppgift |
|---|---|
| Efter varje löpning | Rengör stansytan; ta bort skräp och smörjmedelsrester |
| Dagligen | Inspektera för synligt slitage, kantrundning eller sprickor |
| Efter cykelräkning | Slipa om baserat på antalet slag |
| Efter behov | Grada av; applicera smörjmedel; verifiera dimensioner |
Små stansar bör inspekteras oftare på grund av högre yttryck och snabbare värmeackumulering. Större stämplingar kan sträcka sig till längre intervaller under kontrollerade förhållanden.
Synlig kantavrundning
Ökning av erforderligt tonnage från baslinjen
Minskad andel klippt yta på stämplade delar
Delar som visar inkonsekvent kvalitet eller dimensionell drift
Standardformstansar används inom praktiskt taget alla tillverkningssektorer:
| Industri | Ansökan |
|---|---|
| Bil | Stämpling av karosspaneler, chassikomponenter, trimdelar |
| Elektronik | Stansning av anslutningsplintar, blyramar, skärmningsburkar |
| Medicinsk | Formning av kirurgiska instrument, enhetshöljen |
| Flyg och rymd | Precisionsstansning av strukturella komponenter |
| Konsumtionsvaror | Apparatpaneler, förpackningskomponenter, hårdvara |
| Formtillverkning | Komponenter för formsprutning av plast, pressgjutningsdelar |
Det praktiska värdet av en vanlig formstans går utöver inköpspriset. Tänk på dessa kostnadsfaktorer:
Initialkostnad: Högre material har högre initialkostnad men längre livslängd.Den ekonomiska sweet spot är inte nödvändigtvis den billigaste stansen, inte heller den dyraste – det är den som ger den lägsta totala kostnaden per stämplad del under hela livscykeln.
Destandard formstanskan vara en liten komponent i stämplingsprocessen, men dess inverkan på produktivitet, kvalitet och kostnad är enorm. Praktisk framgång börjar med att välja rätt material och konfiguration för din applikation, fortsätter genom korrekt installation och spelhantering, och kulminerar i disciplinerat underhåll – inte att vänta på synliga fel, utan att agera baserat på uppmätta slitage och cykler. När du närmar dig dina slag med en processingenjörs tankesätt, med fokus på geometri, materialvetenskap och slitfysik, förvandlar du en förbrukningsdel till en pålitlig produktionstillgång.
